運輸包裝用拉伸纏繞膜檢測儀器

運輸包裝用拉伸纏繞膜又名拉伸膜，是一類新興的工業(yè)用包裝膜制品。拉伸纏繞膜是在常溫下，利用機械拉伸裝置或手工將薄膜強行拉伸所產(chǎn)生的變形應(yīng)力，將貨物裹緊便于運輸，貯藏的一種包裝方式，是國際上非常滸的一種包裝形式。采用進(jìn)口樹脂和先進(jìn)的流衍薄膜擠出生產(chǎn)工藝。具有拉伸性能好，耐撕裂，抗穿透性強，透明度高，自粘性佳以及回縮率高，包裝緊密，不會松散等特點。可廣泛用于化工原料、化肥、食品、機電產(chǎn)品、輕紡制品等單件或托盤包裝和其他捆扎包裝。

依據(jù)中華人民共和國包裝行業(yè)標(biāo)準(zhǔn)《BB/T 0024-2018 運輸包裝用拉伸纏繞膜》介紹關(guān)于拉伸纏繞膜物理性能的測試方法。

拉伸纏繞膜黏性試驗

黏性是指纏繞膜在拉伸或未拉伸狀態(tài)下，兩層膜之間的黏著性。

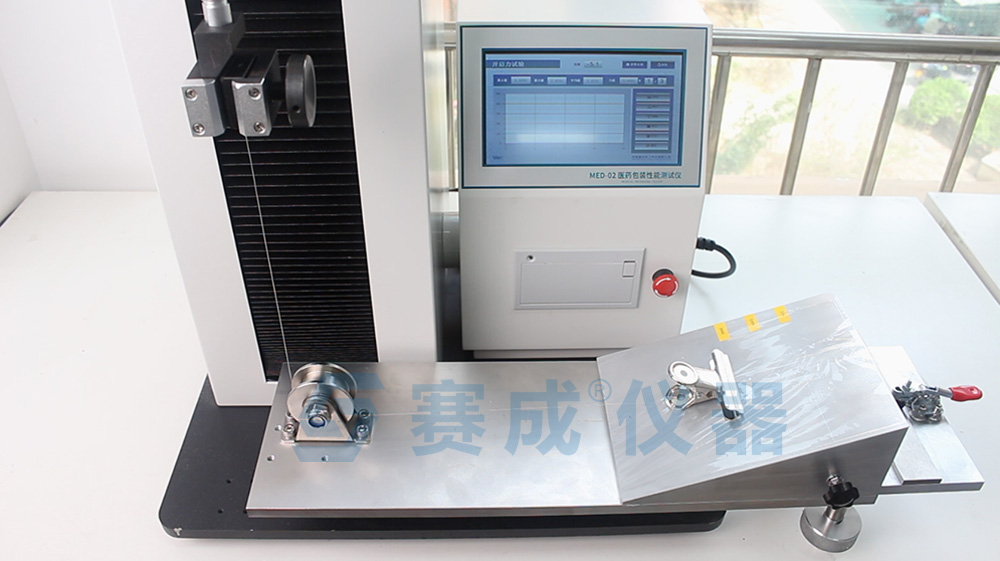

依據(jù)《BB/T 0024-2018 運輸包裝用拉伸纏繞膜》附錄A中的試驗裝置。試驗樣品解卷1m后開始取樣，試樣分別以500mm×125mm（縱×橫）、180mm×25mm（縱×橫）兩種為一組。將試樣依據(jù)標(biāo)準(zhǔn)中規(guī)定的方式裝夾成功后，以125mm/min±12.5mm/min的速度拉動夾具，直至兩試樣分離，記錄分離過程中的最大力值，讀數(shù)精確至0.1N。

纏繞膜拉斷力和斷裂伸長率測試

按GB/T 1040.3規(guī)定采用Ⅱ型試樣，寬度為15 mm。試驗樣品應(yīng)在解卷1 m后開始裁取，沿樣品長度或?qū)挾确较虼蠹s等間隔均勻裁取。不得污染與損壞試樣，不準(zhǔn)徒手接觸試樣表面，不準(zhǔn)在試樣上做標(biāo)識，每一試樣的內(nèi)外兩面均用一般書寫紙進(jìn)行分隔保護(hù)。并在分隔紙上標(biāo)識試樣的內(nèi)外面及縱橫向。試驗時，電子拉力試驗機夾具距離50 mm，標(biāo)距50 mm，試驗速度250 mm/min士25 mm/min。縱、橫向各一組，每組試樣不少于5個，取算術(shù)平均值，精確到0.1 N。

纏繞膜彈性恢復(fù)、變形拉力保持和F力值測試

依據(jù)《BB/T 0024-2018 運輸包裝用拉伸纏繞膜》附錄B。在每個試樣縱向上測量5個點的厚度，并取其算術(shù)平均值，厚度準(zhǔn)確至0.001 mm；將拉伸試驗機鉗口距離調(diào)整為125 mm，使5個試樣分別置于試驗機的兩夾具中，試樣縱軸與上下夾具的中心線相重合;試驗速度為125 mm/min士12.5 mm/ min。將試樣拉伸至預(yù)定的伸長率(50%、100%、150%、200%四種)等待60 s士2 s。試驗機按原速度放松試樣至原始位置，等待180 s士2 s。試驗機重新拉伸試樣至預(yù)定伸長率位置。

纏繞膜抗穿刺強度測試

依據(jù)《BB/T 0024-2018 運輸包裝用拉伸纏繞膜》附錄C。將試樣固定在標(biāo)準(zhǔn)規(guī)定的實驗裝置夾具中。啟動儀器將刺針以250mm/min±12.5mm/min的速度進(jìn)行實驗，實驗將在穿刺針完全穿過薄膜時停止。若薄膜在其他位置破裂時，則改試樣作廢。記錄試樣的破裂力（N）和破裂時的延伸量（mm）。

推薦設(shè)備：XLW系列電子拉力試驗機

纏繞膜厚度測試

按照GB/T 6672的規(guī)定進(jìn)行。沿長度方向裁取100mm的整幅試樣，放置30min后測20個點，讀數(shù)精確至0.001mm，取算術(shù)平均值。

推薦設(shè)備：CHY-CA 薄膜測厚儀

以上就是關(guān)于運輸包裝用拉伸纏繞膜相關(guān)測試項目的介紹。
